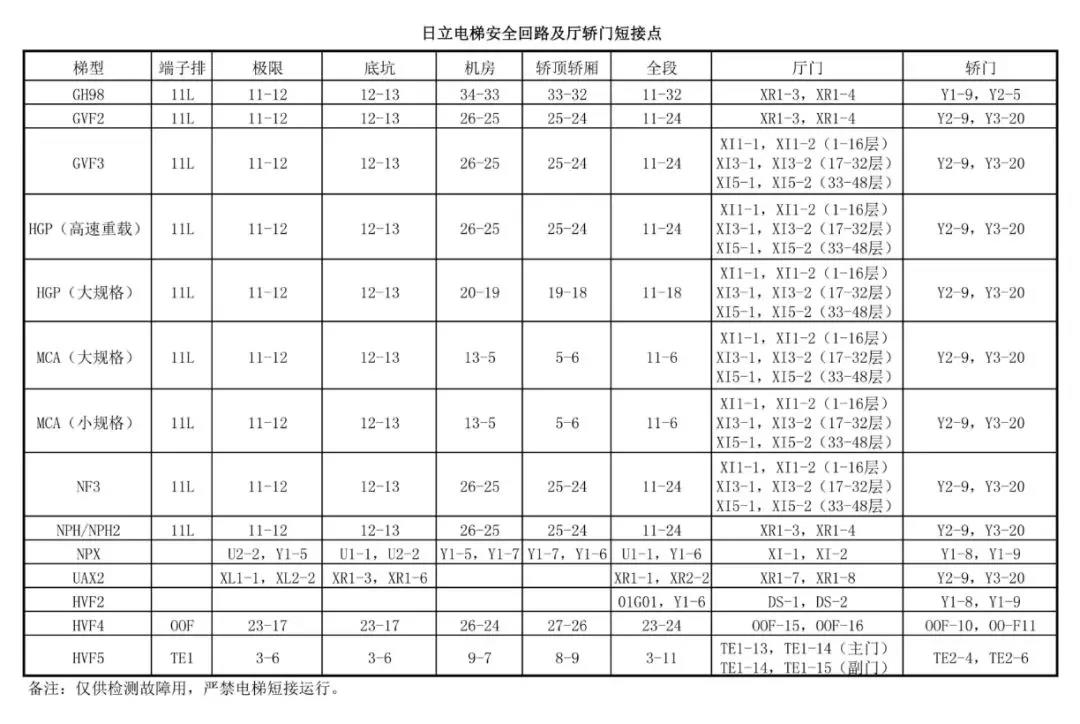

日立电梯安全回路及厅轿门短接点


日立电梯调试中常见故障及排除方法:

注意事项

  当需要更换电子板来判断电子板是否损坏时,应将要判断的电子板换至正常运行的电梯上进行试验,而不能将好的电子板换至故障电梯进行试验。当条件所限无正常运行的电梯时,应确实查清故障原因,确认不是因外围线路造成电子板损坏后,才能将好的电子板换至故障电梯上进行试验,以防止好的电子板被损坏。


1 10#故障(50B 0N故障)

[对策]

  ① 确认绝缘测试时强制吸合的50B继电器已释放。

  ② 确认MPU板至FIO板的FAFB插头已插好。

  ③ 确认FIOFJ插插头已插好。

  ④ 确认各急停开关接触良好(各开关接通时的阻值应<10Ω)

  ⑤ 确认50B继电器触点良好。

  ⑥ 确认50B继电器内部接线正确。

  ⑦ 更换FIO板,确认其是否损坏。


2 14#故障(双重基准电压异常)

[对策]

  ① 确认MPUFF插已插好。

  ② 确认ACR板各插头已插好。

  ③ 拔出MPU板的FF插头(ACR板的FC插头插好),通电后对FF20FF23FF20FF25的电压进行检查,用万用表测量确认FF20(负表笔)~FF23(正表笔)之间的电压值为+15VFF20(负表笔)~FF25(正表笔)之间的电压值为-15V

  ④ 更换ACR板,检查电子板是否损坏。

  ⑤ 更换MPU板,检查电子板是否损坏。


3 17#故障(轿厢SDA通讯异常)

[对策]

  ① 确认SOC板、MPU板的SYCD1灯亮灯。

  ② 确认主CONTROL-1电源电压为DC12V

  ③ 确认主轿顶电气箱和机房控制屏的Y2插头已插好,插头、插座的接触子接触良好。

  ④ 确认Y2-1Y2-5无断线。

  ⑤ 更换SDC板,检查电子板是否损坏。

  ⑥ 更换MPU板,检查电子板是否损坏。


4 21#故障(过电流检出故障)

[对策]

  ① 确认以下电子板的插头已插好。

ACR板:FAFBFC

BDU板:FA

MPU板:FF

  ②  2 中③的方法,检查DC±15V电源电压值正常。

  ③ 检查HCTA接线及插接头状态。

  ④ 确认ACRFE2对地电压符合表8-4要求的电压值。

  表8-4 ACRFE2对地电压

  注:表中的“43HZ”、“50HZ”是指电动机的频率

  ⑤ 拔去BDCC板上的MGMFMJ插头,拆去各功率三极管间的短接线,用万用表20KΩ档测量功率三极管各极之间的阻值(阻值是否正常参照表8-5),来判断功率三极管的好坏。

  表8-5 功率三极管极间阻值

  ⑥ 更换ACR板,检查其是否损坏。


5 27#故障(重复故障)

[对策]

  ① 检查安全回路开关、门锁开关触点是否接触不良。

  ② MOOE-2-SET读取读故障记录,分析产生27#故障的原因。


6 35#故障(40D40G ON故障)

[对策]

  ① 确认轿门锁电气接线没有被短接,轿门锁没有被强制吸合。

  ② 确认厅门锁电气接线没有被短接。

  ③ 确认40D继电器触点正常。

  ④ 更换FIO板,检查其是否损坏。


7 36#故障(运行指令输入缓冲器接触故障)

[对策]

  ① 确认轿顶检修开关触点接触良好。

  ② 确认SDC板的FKFFFJ插接良好。

  ③ 更换SDC板,检查其是否损坏。

  ④ 更换FIO板,检查其是否损坏。


8 60#故障(层高表和数误差)

[对策]

1、当未进行层楼高度测量时出60#故障,属正常现象。

2、当进行层楼高度测量后,出60#故障时:

  ① 确认隔磁板的安装数量;

  ② 确认各隔磁板插入感应器的深度。

  ③ 确认感应器接线。

  ④ 确认限位开关装置安装位置正确。

  ⑤ 重新进行楼层高度测试。

  ⑥ 和技术科联系,检查MPU板设置的层站规格表和电梯的实际楼层是否相符。


9 74故障(安全驱动频繁)

[对策]

  ① MOOE-2-SET读取故障记录,分析故障原因。

  ② 确认安全回路开关,轿门开关触点接触良好。


10 83故障(起动补偿不正常)

[对策]

1、当高速度运行后,未进行差动变压器调整时出现83故障,属正常现象。

2、当试重后,运行过程中出现83故障,则应进行以下检查:

  ① 确认空载时,控制屏Y3-8Y3-9之间的电压约AC4V

Y3-10Y3-11之间的电压约AC6V

  ② 更换AD板,检查其是否损坏。

  ③ 重新进行空载及额定载重量的设置。


11 86故障(开门锁死)、87故障(关门锁死)
