自动扶梯梳齿板开关动作原理及失效原因分析
发布时间:2021-06-04 17:35:28 浏览次数:0
设备名称:自动扶梯(室内)
检验类别:定期检验

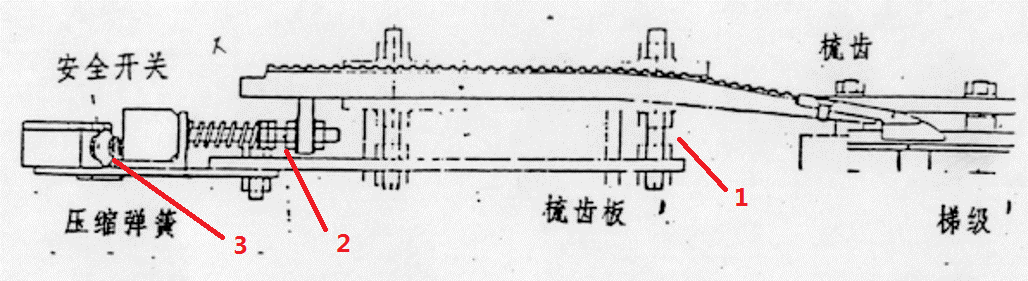

在某次商城扶梯的定期检验中,发现同一天检查的四台自动扶梯中,上部梳齿板开关都是好的,而下部梳齿板开关都无效,主要原因是,梳齿板连接的支撑结构无法撬动,也就根本触发不了电气开关。 梳齿板电气开关保护的是因异物卡人,会产生损坏梯级、踏板、或梳齿板支撑结构的危险。梳齿板开关的触发过程,是通过一组结构件的运动,才能触发到电气开关。如图1所示,有异物卡入到梳齿中,将梳齿板翘起或推后;梳齿板连接的打杆向后推,克服弹簧力作用后才能触发到安全开关。 图1梳齿板保护装置示意图 所以,梳齿板开关无效常见的问题有: (1)图示中1的位置,梳齿板的固定螺栓处,因为梳齿板需要有撬动的可能,所以两边各有两个带弹簧压紧的螺栓。如果此处弹簧调的过紧,或直接拧死,则梳齿板无法翘起,也就无法触发电气开关。本案例发现的就是这样的情况。 (2)图示中2的位置,连杆向后推,克服弹簧作用。此处常出现的问题是连杆和电气开关之间,距离留的过大,梳齿板即使已经翘起到最高位置,连杆仍然触发不到安全开关。 (3)电气开关无效。 上述原因中任何一个位置失效,梳齿板开关就失效。其中,原因1和2,占了大部分,真正电气开关无效的并不多。 当有异物卡入梳齿板与梯级之间时,自动扶梯本应该立刻停止,但是始终停止不了,继续运行,甚至发生破坏梯级、梳齿板等情况。 日常检验时,对上部、下部的梳齿板开关都要认真检验。下部梳齿板失效多于上部梳齿板,就是由于大部分维修保养人员为了操作方便,检查梳齿板开关时,最多也就检查在驱动站附近的梳齿板开关,而忽略了转向站处的梳齿板开关。
